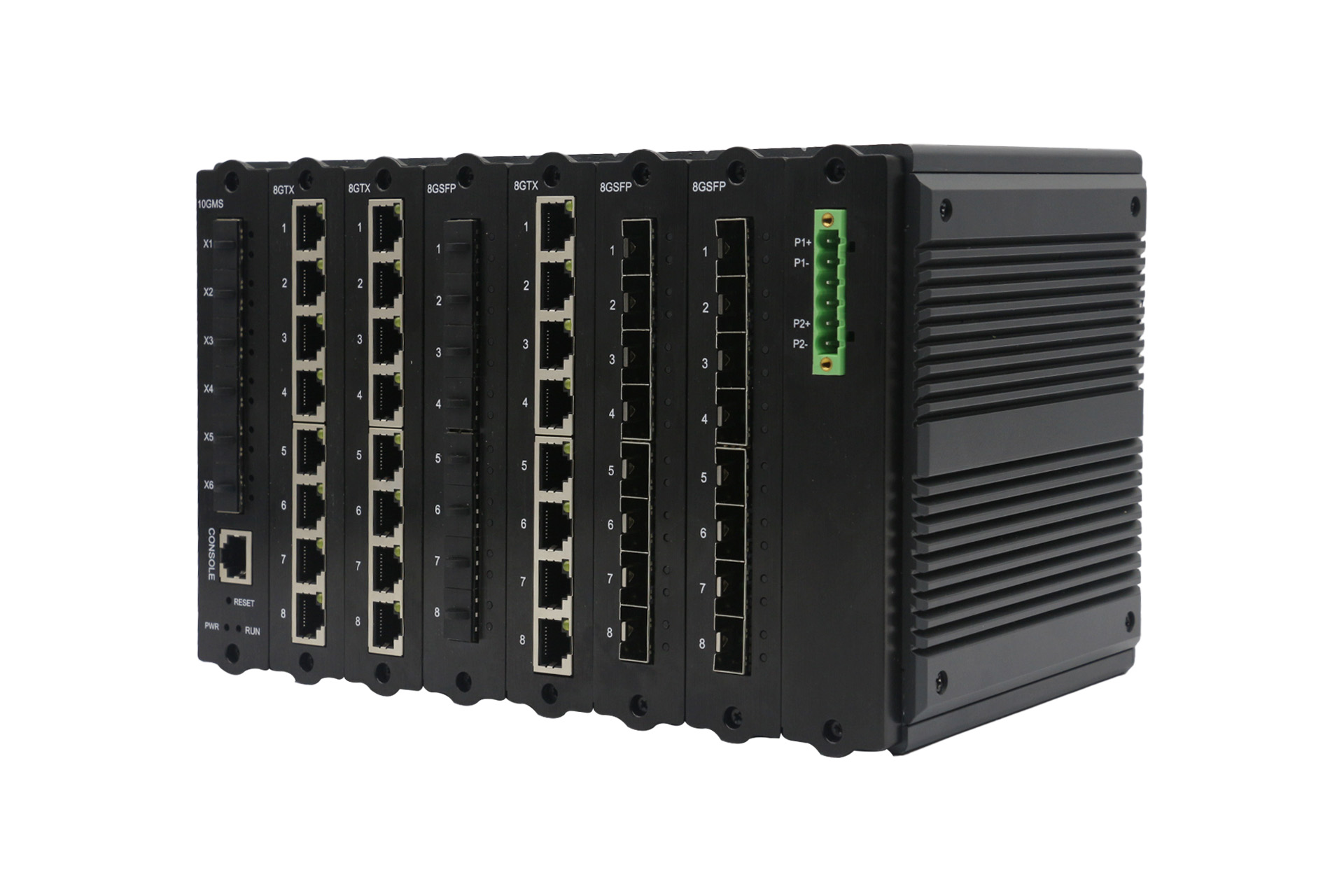

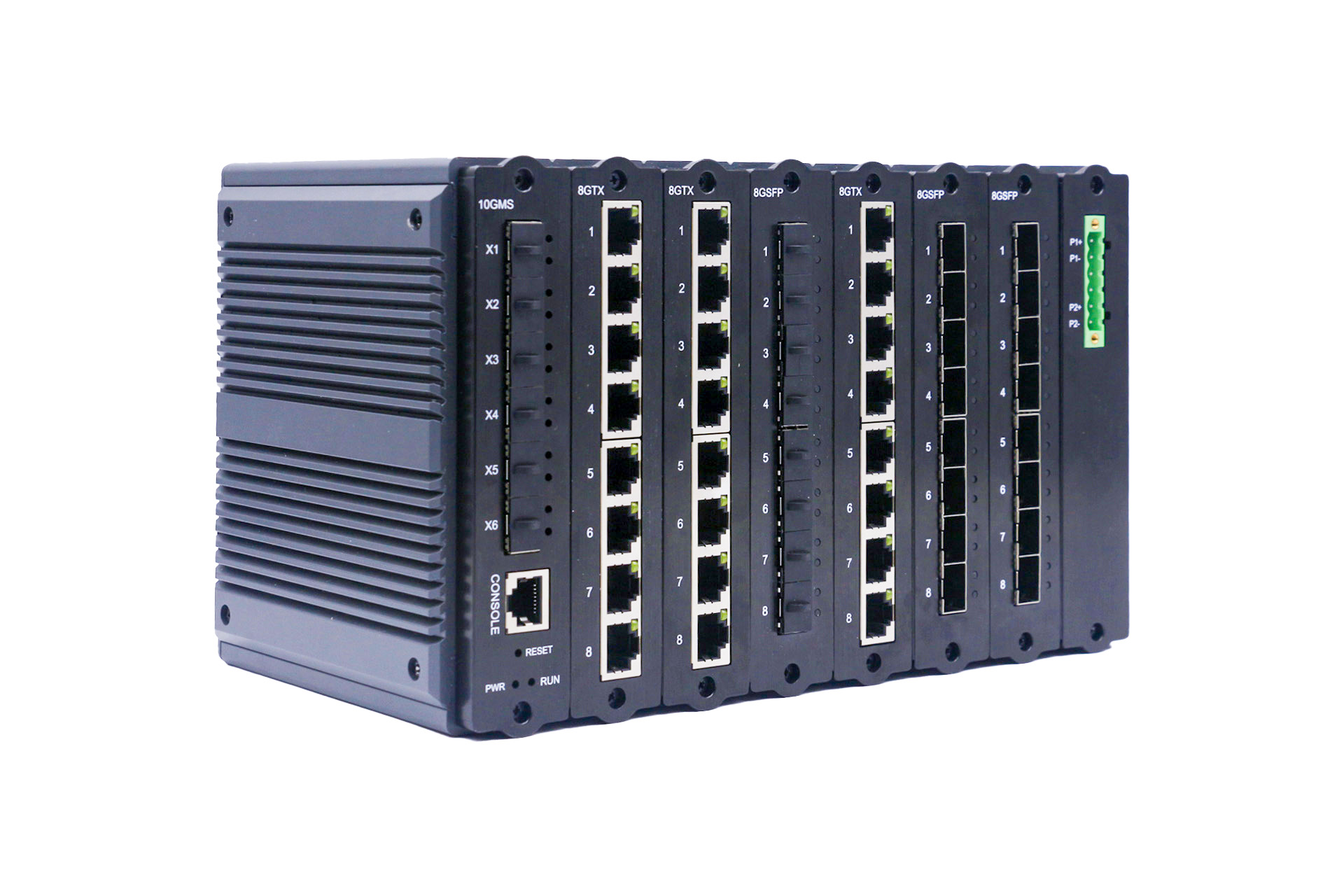

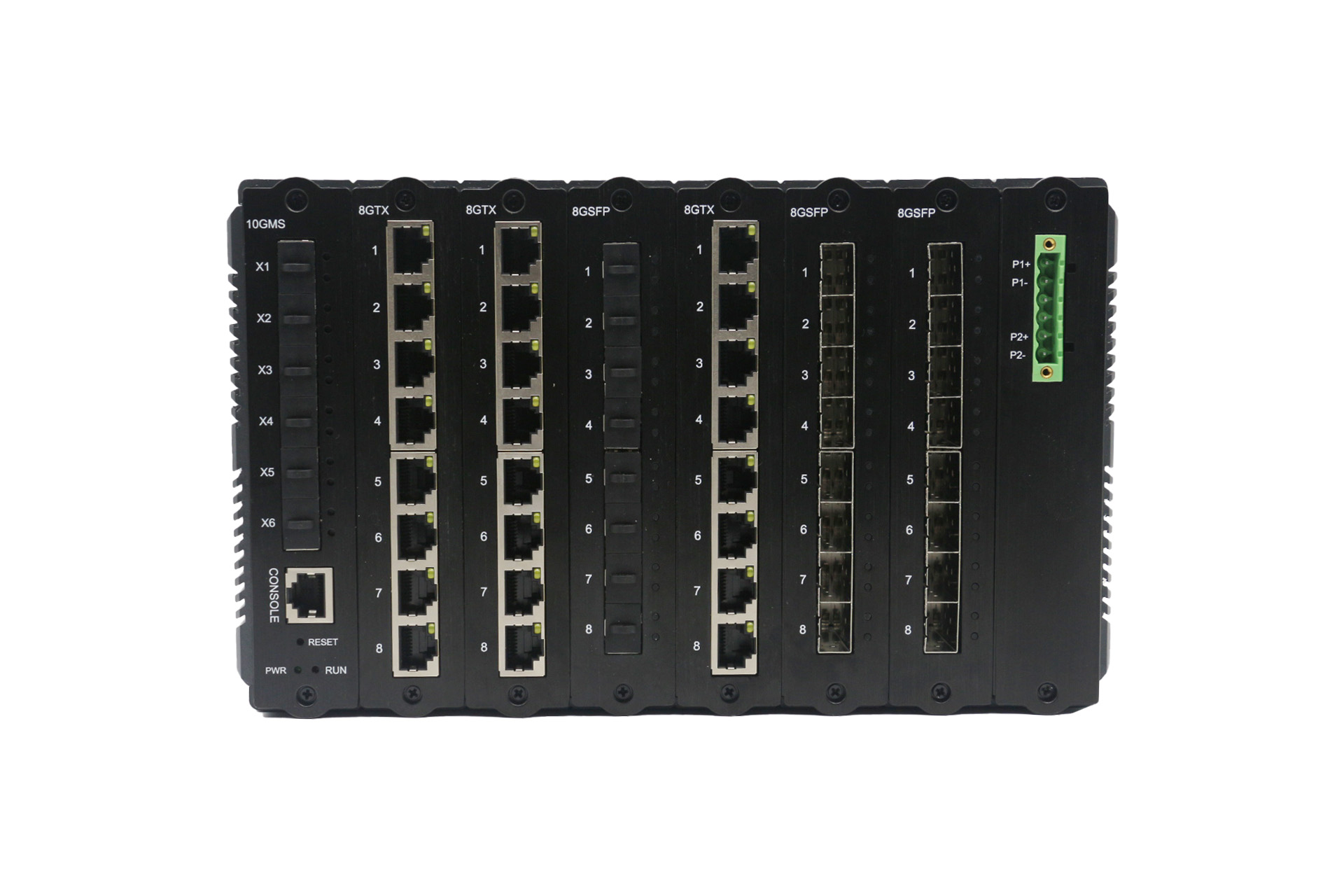

BT品牌6U导轨式三层万兆网管型6万兆48口工业交换机
一款千万兆混合三层交换机，采用模块化结构设计，支持机框与板卡多种组合方式，网络规划配置更加轻松和灵活。6U主机提供6个万兆SFP+光口，、16千兆光、16千兆电口板卡或千兆8光8电板卡。丰富的接口数量、千万兆混合的带宽，具有高性能高速率传输大量视频、语音和数据的能力，能满足大规模工业网络的应用需求。
|
技术参数 |
|
|
产品名称 |
工业级（BT品牌）三层网管万兆6U导轨式工业交换机 6个万兆光口+3个板卡插槽板卡、可选16千兆光、16千兆电、千兆8光8电 |
|
产品型号 |
BT648XGST6-M6-SFP |
|
产品描述 |
三层网管万兆6U导轨式工业交换机 6万兆光+48口可光可电工业级交换机 |
|
端口描述 |
6个万兆光口+3个板卡插槽 板卡可选16千兆光、16千兆电、千兆8光8电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; |
|
RJ45端口 |
10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 |
|
光纤端口 |
1000BaseFX端口（SFP插槽） |
|
交换机属性 |
<应用层级：二层
背板总带宽：256Gbps MAC 表： 16K 包缓冲区：1Mbits 延迟时间：<5μs 优先级队列：8
VLAN ID范围：1 ~ 4094
组播主数：512
交换方式：存储-转发
|
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |
输入电压：AC 100-240V 接入端子：凤凰端子 支持内置过流4.0A保护 支持反接保护 |
|
其他规格 |
|
|
工作环境 |
工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
| 管理与维护 |
支持Console，WEB管理方式 支持SNMP v1/v2/v3 |
| 冗余技术 | 支持ERPS环网技术，自愈时间<20m
支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播 |
| IP路由 |
支持基于端口的输入/输出带宽管理 支持静态路由； 支持动态路由RIP、RIPng、OSFP、OSPFv3； 支持VRRP（虚拟路由冗余协议） |
|
行业标准 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
机械属性 |
外壳：金属材质 安装：机架式安装 尺寸：250.6x 137 x 150mm（长 x 宽 x 高） 重量：5Kg |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |
